產品名稱：	電動平衡閥	產品型號：	EDRV
公稱通徑：	DN25～DN150	結構形式：	平衡式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+150ºC	驅動方式：	電動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

EDRV電動平衡閥是動態平衡與電動調節一體化的產品，主要適用于暖通空調系統末端空調設備（如空調箱、新風機組、空氣處理機）的溫度控制，通過配置智能模塊控制裝置，可方便的對各環路的流量、溫度進行自動控制，實現合理利用能量，節能降耗，智能化管理。應用此閥使末端設備只受標準控制信號的影響，而不受系統壓力波動的影響，使系統調節更穩定、更節能，特別適用于系統負荷變化較大的變流量系統中。

產品優點

1.穩定：末端設備的流量變化不受系統壓力波動的影響，流量變化不相互干擾。
2.節能：較傳統的系統節能6-20%。
3.高效：大大地縮短了調試時間，系統運行具有高效率。
4.舒適：調控溫度精度更高，比傳統變流量系統更舒適。

產品特點

1.驅動器為直行程，互換性好。
2.流量特性曲線：線/等百分比
3.流量誤差≤5%
4.工作溫度：0--150℃

材質與壽命

1.閥體：優質灰鑄鐵 2.內件：黃銅、不銹鋼
3.彈簧：不銹鋼 4.膜片：三元乙丙埋纖
5.壽命：十年以上

控制方式

1.智能調節型（最常用）
2.比例積分型

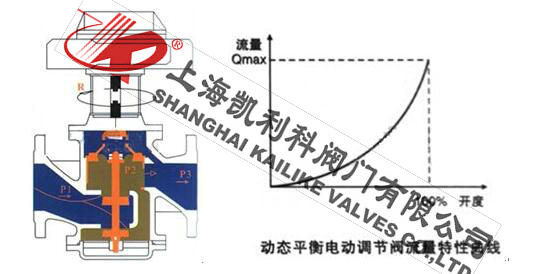

流量特性


(1)當進口壓力P1 \升高時，（P1-P2）增大，這時電動閥閥芯向上運動。使P1 、P2 間開度減少；當進口壓力P1降低時，（P1-P2 ）間開度增大閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯調節作用，P2，P3間的壓差始終保持不變。因此這種電動閥的抗干擾能力強、具有動態平衡的功能。
(2)當電動執行器接受控制信號使閥軸延 R 向旋轉時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3 間的壓差（P2-P3 ）始終不變，因此對應任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線一致的，沒有偏離，因此這種電動調節閥比傳統的電動調節閥具有更好的調節性能。

主要材料

閥體	閥套	閥芯	膜片	密封	電動執行器外殼
球墨鑄鐵	不銹鋼	黃銅	EPDM	PTFE	鋁合金

性能參數

閥門形式	型號	規格	壓差范圍（ KPa ）	流量范圍（m3/h）	工作壓力	流量誤差	流體溫度
二通	EDRV1	DN25	30～300	0.2～2.9	PN16	5%	0～100℃
	EDRV2	DN32	30～300	0.5～4.7
	EDRV3	DN40	30～300	1～7.7
	EDRV4	DN50	30～300	2～12.1
	EDRV5	DN65	30～300	3～20.4
	EDRV6	DN80	30～300	5～30.8
	EDRV7	DN100	30～300	10～45.3
	EDRV8	DN125	30～300	15～70.7
	EDRV9	DN150	30～300	20～101.8
	EDRV10	DN150	40～400	30～110

外形結構圖



主要外形尺寸

閥門形式	型號	規格	外形尺寸
			長（L）	下高（H2）	上高（H1）
二通	EDRV1	DN25	160	70	265
	EDRV2	DN32	180	100	275
	EDRV3	DN40	200	110	285
	EDRV4	DN50	230	120	290
	EDRV5	DN65	290	124	339
	EDRV6	DN80	310	150	348
	EDRV7	DN100	350	158	357
	EDRV8	DN125	400	193	379
	EDRV9	DN150	480	193	379
	EDRV10	DN150	480	193	379



聲明：【EDRV電動平衡閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的EDRV電動平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
