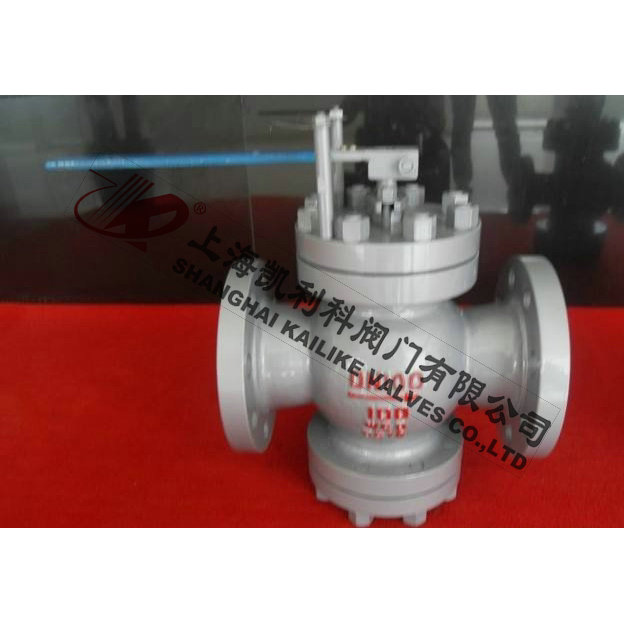

T40H給水回轉式調節閥由閥體、閥座、閥瓣、閥桿、閥蓋等零件組成。它安裝在油、水等管路上，通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口面積的大小，從而實現調節流量的目的。
| 產品名稱： | 給水回轉式調節閥 | 產品型號： | T40H |
| 公稱通徑： | DN15～DN600 | 結構形式： | 回轉式 |
| 公稱壓力： | 1.6MPa～10.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+450ºC | 驅動方式： | 手動 |
| 閥體材質： | 灰鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽 | 生產廠家： | 上海凱利科閥門有限公司 |
| 零件名稱 | 閥體 | 閥蓋 | 閥座、閥瓣、閥桿 |
| 主要材料 | 灰鑄鐵、鑄鋼 | 灰鑄鐵、鑄鋼 | 不銹鋼 |
| 型號 | 工作壓力（MPa） | 適用溫度（℃） | 材質 |
| T40H-16 | 1.6 | ≤200 | 灰鑄鐵 |
| T40H-25 | 2.5 | ≤450 | 鑄鋼 |
| T40H-40 | 4.0 | ||
| T40H-64 | 6.4 | ||
| T40H-100 | 10.0 |

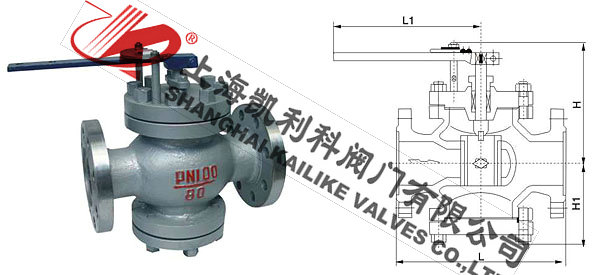

| 公稱壓力 | 尺 寸 | |||||||||||||
| （MPa） | DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
1 6 |
L | 160 | 180 | 200 | 220 | 250 | 280 | 310 | 350 | 400 | 450 | 500 | 650 | 800 |
| L1 | 140 | 150 | 180 | 200 | 230 | 240 | 270 | 300 | 350 | 380 | 440 | 500 | 650 | |
| H | 180 | 200 | 205 | 210 | 230 | 230 | 250 | 250 | 290 | 300 | 325 | 330 | 450 | |
| H1 | 90 | 100 | 107 | 113 | 120 | 125 | 140 | 150 | 190 | 205 | 270 | 270 | 330 | |
| L | 160 | 180 | 200 | 220 | 250 | 280 | 310 | 350 | 400 | 450 | 500 | 650 | 800 | |
| L1 | 150 | 160 | 180 | 210 | 245 | 260 | 290 | 320 | 370 | 410 | 480 | 540 | 700 | |
|
2 5 |
H | 180 | 200 | 205 | 210 | 230 | 240 | 250 | 280 | 290 | 300 | 325 | 330 | 450 |
| H1 | 90 | 100 | 100 | 120 | 120 | 130 | 150 | 150 | 190 | 205 | 270 | 270 | 335 | |
| L | 180 | 200 | 220 | 240 | 270 | 300 | 330 | 380 | 450 | 500 | 550 | 650 | 800 | |
| L1 | 150 | 160 | 190 | 210 | 245 | 270 | 300 | 330 | 380 | 420 | 500 | 560 | 720 | |
|
4 0 |
H | 180 | 200 | 205 | 210 | 230 | 240 | 250 | 290 | 300 | 310 | 335 | 350 | 470 |
| H1 | 90 | 100 | 110 | 113 | 120 | 130 | 150 | 170 | 190 | 210 | 220 | 290 | 360 | |
| L | 180 | 200 | 220 | 240 | 270 | 300 | 330 | 380 | 450 | 500 | 550 | 650 | 800 | |
| L1 | 160 | 170 | 200 | 230 | 260 | 290 | 320 | 350 | 400 | 440 | 530 | 600 | 760 | |
|
6 4 |
H | 185 | 210 | 220 | 225 | 250 | 250 | 260 | 300 | 310 | 320 | 340 | 360 | 480 |
| H1 | 100 | 110 | 110 | 135 | 35 | 140 | 160 | 180 | 200 | 220 | 230 | 300 | 370 | |
| L | 180 | 200 | 300 | 315 | 380 | 400 | 450 | |||||||
| L1 | 180 | 200 | 280 | 380 | 4700 | 414 | ||||||||
| 10 0 | H | 150 | 165 | 240 | 270 | 280 | 360 | |||||||
| H1 | 105 | 115 | 130 | 190 | 190 | 250 | ||||||||
聲明：【T40H給水回轉式調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的T40H給水回轉式調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
