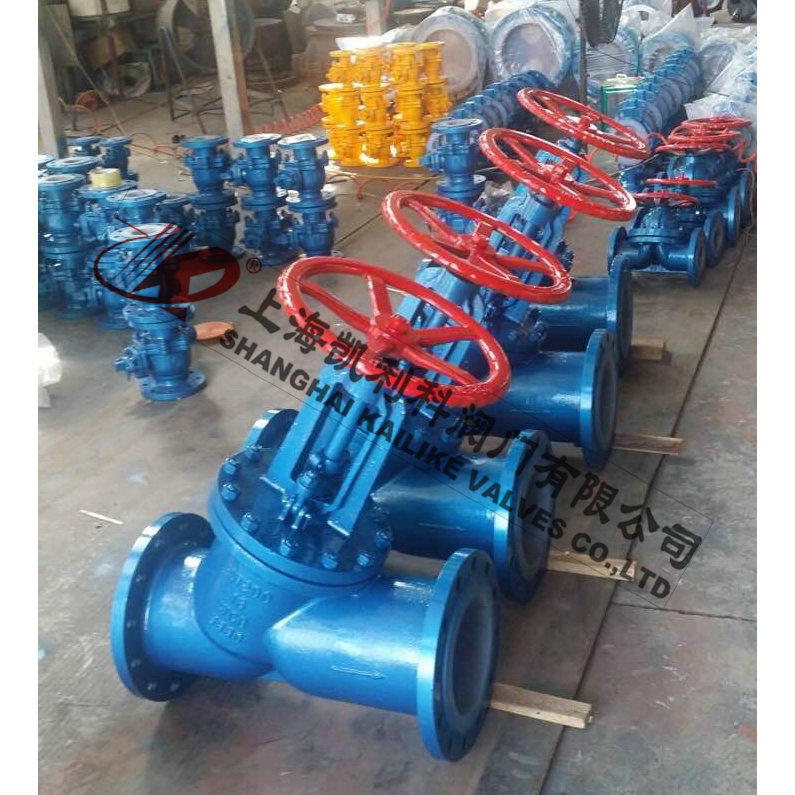

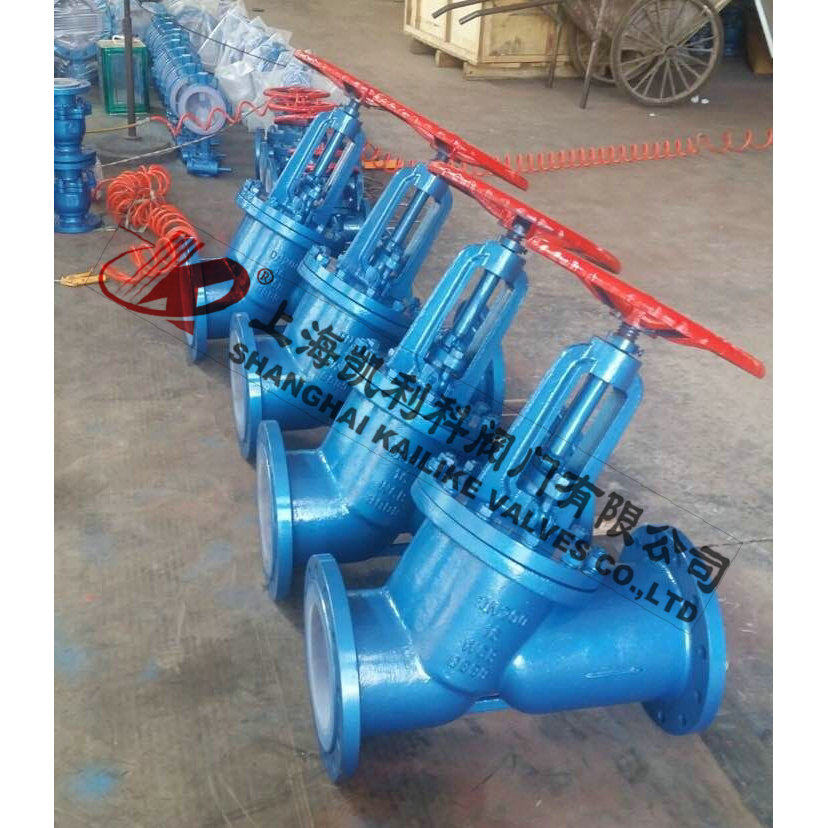

產品名稱：	直流式襯氟截止閥	產品型號：	J45F46
公稱通徑：	DN15～DN600	結構形式：	直流式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	腐蝕性液體或氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J45F46直流式襯氟截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用在-50~150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

執行標準

1、設計與制造按：GB/12239
2、結構長度：GB/12221
3、法蘭連接尺寸按：GB4126.3、GB4216.4
4、試驗檢驗按：GB/T13927

產品優點

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。 　
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。 　
4、水錘現象不易產生。原因是關閉時間長。

性能規范

襯里、閥座	適用溫度（℃）	適用介質
PTFE（F4）	≤180	除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

基本型號

手動	J41F4 J41F46	齒輪傳動	J441F4 J441F46
	J45F4 J45F46		J541F4 J541F46
氣動	J641F4 J641F46	氣動	J941F4 J941F46

外形結構圖



主要外形尺寸

公稱通徑  DN	PN1.0(MPa)										重量  Weight (kg)
	L	D	D1	D2	f	b	Z-￠d	D0	H1	H2
15	130	95	65	43	3	14	4-￠14	100	180	195	7
20	150	105	75	50	3	14	4-￠14	100	215	235	8
25	160	115	85	60	3	16	4-￠14	120	220	245	9
32	180	135	100	68	2	18	4-￠18	140	250	275	11
40	200	145	110	80	3	18	4-￠18	160	283	315	15
50	230	160	125	100	3	20	4-￠18	180	316	360	18
65	290	180	145	115	3.5	20	4-￠18	200	353	408	26
80	310	195	160	130	3.5	22	8-￠18	240	437	505	35
100	350	215	180	150	4	24	8-￠18	280	480	566	48
125	400	245	210	180	4	26	8-￠18	320	540	650	65
150	480	280	240	210	4	28	8-￠23	360	605	740	95
200	600	335	295	260	5	32	8-￠23	400	650	800	150
250	730	405	355	319	5	35	12-￠26	450	680	870	235
300	850	460	410	370	6	40	12-￠26	500	770	1050	350

聲明：【J45F46直流式襯氟截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J45F46直流式襯氟截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
