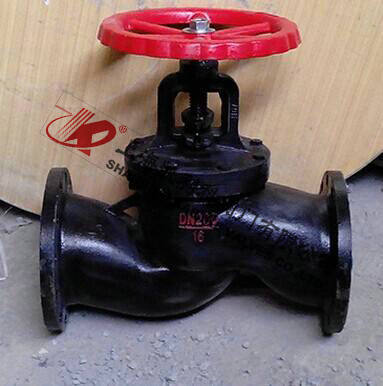

產品名稱：	鑄鐵法蘭截止閥	產品型號：	J41T
公稱通徑：	DN15～DN600	結構形式：	截止式
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+200ºC	驅動方式：	手輪、傘齒輪、氣動、電動
閥體材質：	鑄鐵、HT200、HT250、球墨鑄鐵	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、煤氣	生產廠家：	上海凱利科閥門有限公司

產品說明

J41T鑄鐵法蘭截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。

產品特點

J41T鑄鐵法蘭截止閥是一種常用的截斷閥，主要用來按通或截斷管路中的介質，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。

產品優點

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。 　
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。 　
4、水錘現象不易產生。原因是關閉時間長。

技術參數

型號	公稱壓力 （MPa）	試驗壓力		工作溫度	適用介質
		強度（水） （MPa）	密封（水） （MPa）
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

主要零件材料

零件名稱	材料
	J41T-16	J41W-16	J41H-16	J41F-16
閥體、閥蓋	灰鑄鐵	灰鑄鐵	灰鑄鐵	灰鑄鐵
閥桿	鋼	鋼	鋼	鋼
閥瓣	灰鑄鐵+黃銅	灰鑄鐵	灰鑄鐵+不銹鋼	灰鑄鐵聚四氟乙稀

外形結構圖

主要外形尺寸

型號	公稱通徑DN（mm）	尺寸
		L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16 中部法蘭	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300



聲明：【J41T鑄鐵法蘭截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41T鑄鐵法蘭截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
