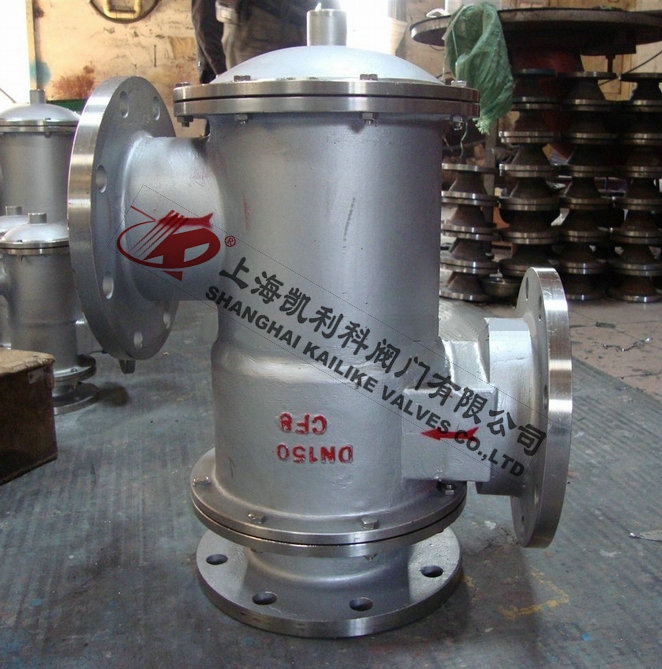

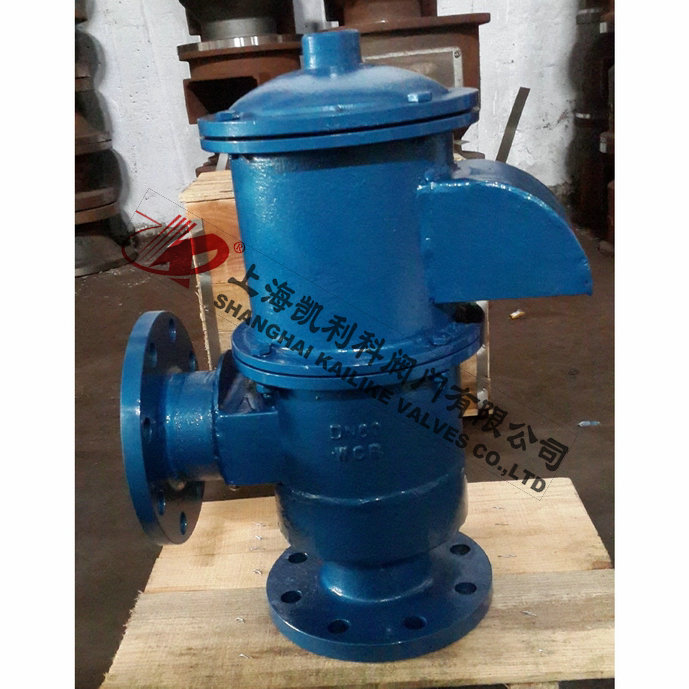

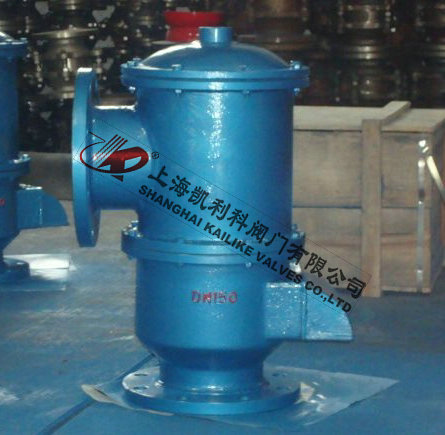

HX3,HXF3帶吸入接管呼吸閥
HX3、HXF3帶吸入接管呼吸閥是固定在儲罐頂上的通風裝置，用來維持儲罐氣壓平衡，以保證罐內壓力的正常狀態，防止罐內超壓或超真空室儲罐遭受損壞，也可減少罐內液體揮發損耗。是儲罐不可缺少的安全設施。
|
產品名稱： |
帶吸入接管呼吸閥 |
產品型號： |
HX3、HXF3 |
|
公稱通徑： |
DN50～DN500 |
結構形式： |
帶吸入接管 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-28ºC～+60ºC |
安裝位置： |
儲罐頂部 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
汽油、柴油、煤油、原油、甲苯等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
HX3、HXF3帶吸入接管呼吸閥是固定在儲罐頂上的通風裝置，用來維持儲罐氣壓平衡，以保證罐內壓力的正常狀態，防止罐內超壓或超真空室儲罐遭受損壞，也可減少罐內液體揮發損耗。是儲罐不可缺少的安全設施。
設計規范
據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：甲、乙類液體的固定頂罐，應設阻火器和呼吸閥。而我國呼吸閥產品類型單一，還滿足不了石油化工各部門的需求。為了解決上述問題，我公司研制開發了HX型帶吸入接管呼吸閥，該呼吸閥類型多，規格齊全，結構緊湊、重量輕、通風量大、泄漏小等優點。該產品有單呼閥，單吸閥，呼吸閥，各種結構形式均可與阻火器組合構造，也可配制所需的接管。
制造標準：GB5908-86；SY7511-87
法蘭標準：HG20592-97；JB/T78-94
檢驗標準：SY/T0511-1996《石油儲罐呼吸閥》；API2000
型號編制
代號說明
|
代號 |
類型 |
代號 |
類型 |
|
HX1 |
帶接管呼吸閥 |
HXF1 |
帶接管阻火呼吸閥 |
|
HX2 |
帶雙接管呼吸閥 |
HXF2 |
帶雙接管阻火呼吸閥 |
|
HX3 |
帶吸入接管呼吸閥 |
HXF3 |
帶吸入接管阻火呼吸閥 |
|
HX4 |
帶呼出接管呼吸閥 |
HXF4 |
帶呼出接管阻火呼吸閥 |
|
HX5 |
單呼閥 |
HXF5 |
阻火單呼閥 |
|
HX6 |
單吸閥 |
HXF6 |
阻火單吸閥 |
|
HX7 |
帶接管呼出閥 |
HXF7 |
帶接管阻火呼出閥 |
|
HX8 |
帶接管吸入閥 |
HXF8 |
帶接管阻火吸入閥 |
零部件材料
|
代號 |
主體材料 |
閥盤/閥座 |
密封材料 |
|
Ⅰ |
ZG200-400 |
0Cr19Ni9 |
F4 |
|
Ⅱ |
ZG0Cr18Ni9 |
ZG0Cr18Ni9 |
F4 |
|
Ⅲ |
ZG0Cr18Ni9Ti |
ZG0Cr18Ni9Ti |
F4 |
|
Ⅳ |
ZG0Cr18Ni12Mo2Ti |
ZG0Cr18Ni12Mo2Ti |
F4 |
|
Ⅴ |
ZAlsi7Mg |
ZAlsi7Mg |
F4 |
通氣量表
|
代號 |
規格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
壓力等級P |
通氣量m3/h |
|
A |
+355 |
25 |
60 |
90 |
190 |
340 |
500 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
允許泄漏量m3/h |
≤0.04 |
≤0.4 |
操作壓力
|
等級 |
A |
B |
C |
D |
|
呼出壓力 |
+355Pa(36mmH2O) |
+980Pa(100mmH2O) |
+1765Pa(180mmH2O) |
由用戶定 |
|
吸入壓力 |
-295Pa(30mmH2O) |
-295Pa(30mmH2O) |
-392Pa(40mmH2O) |
由用戶定 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
|
H（HX1） |
280 |
430 |
430 |
530 |
630 |
740 |
820 |
940 |
|
H（HXF1） |
350 |
500 |
500 |
600 |
700 |
820 |
900 |
1020 |
|
L |
300 |
450 |
450 |
650 |
850 |
1000 |
1100 |
1250 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX2） |
280 |
430 |
430 |
530 |
630 |
740 |
|
H（HXF2） |
350 |
500 |
500 |
600 |
700 |
820 |
|
H1（HX2） |
110 |
180 |
180 |
220 |
260 |
320 |
|
H1（HXF2） |
180 |
250 |
250 |
290 |
330 |
400 |
|
L |
320 |
450 |
450 |
620 |
750 |
850 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX3） |
280 |
430 |
430 |
530 |
630 |
740 |
|
H（HXF3） |
350 |
500 |
500 |
600 |
700 |
820 |
|
H1（HX3） |
110 |
180 |
180 |
220 |
260 |
320 |
|
H1（HXF3） |
180 |
250 |
250 |
290 |
330 |
400 |
|
L |
310 |
450 |
450 |
635 |
800 |
950 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX4） |
280 |
430 |
430 |
530 |
630 |
740 |
|
H（HXF4） |
350 |
500 |
500 |
600 |
700 |
820 |
|
H1（HX4） |
110 |
180 |
180 |
220 |
260 |
320 |
|
H1（HXF4） |
180 |
250 |
250 |
290 |
330 |
400 |
|
L |
310 |
450 |
450 |
635 |
800 |
950 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
|
H（HX5） |
250 |
400 |
400 |
470 |
550 |
620 |
--- |
--- |
--- |
|
H（HXF5） |
320 |
470 |
470 |
540 |
620 |
700 |
780 |
900 |
1000 |
|
L |
290 |
420 |
420 |
535 |
700 |
835 |
950 |
1100 |
1200 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX6） |
270 |
400 |
400 |
470 |
550 |
620 |
|
H（HXF6） |
340 |
470 |
470 |
540 |
620 |
700 |
|
L |
290 |
420 |
420 |
535 |
700 |
835 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
H（HX7） |
250 |
400 |
400 |
470 |
550 |
620 |
700 |
|
H（HXF7） |
320 |
470 |
470 |
540 |
625 |
700 |
780 |
|
H1（HX7） |
110 |
160 |
160 |
200 |
250 |
290 |
320 |
|
H1（HXF7） |
180 |
270 |
270 |
270 |
320 |
370 |
400 |
|
L |
300 |
420 |
420 |
520 |
650 |
760 |
880 |
|
L1 |
165 |
250 |
250 |
320 |
400 |
480 |
550 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX8） |
250 |
400 |
400 |
470 |
550 |
620 |
|
H（HXF8） |
320 |
470 |
470 |
540 |
625 |
700 |
|
H1（HX8） |
110 |
160 |
160 |
200 |
250 |
290 |
|
H1（HXF8） |
180 |
230 |
270 |
270 |
320 |
370 |
|
L |
300 |
420 |
420 |
520 |
650 |
760 |
|
L1 |
165 |
250 |
250 |
320 |
400 |
480 |
安裝維護
1、帶吸入接管呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
2、帶吸入接管呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，呼吸閥與罐頂中心應該對稱安裝。
3、帶吸入接管呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“吸-吸-吸”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
4、帶吸入接管呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。
聲明：【HX3,HXF3帶吸入接管呼吸閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HX3,HXF3帶吸入接管呼吸閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
