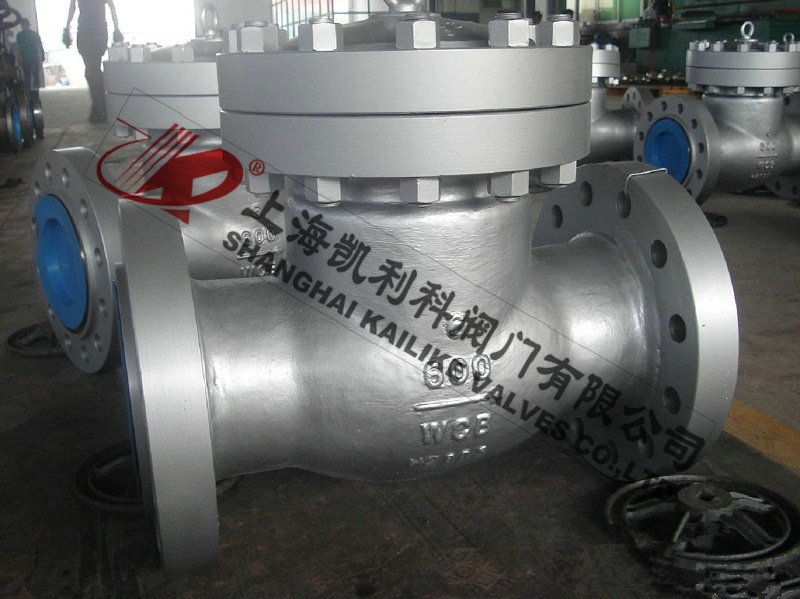

產品名稱：	電站旋啟式止回閥	產品型號：	H64Y、H64H
公稱通徑：	DN10～DN700	結構形式：	旋啟式、升降式
公稱壓力：	16.0MPa～25.0MPa～32.0MPa	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、鉻鉬釩鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

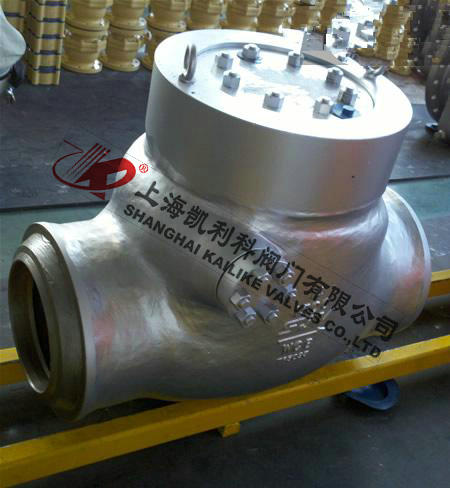

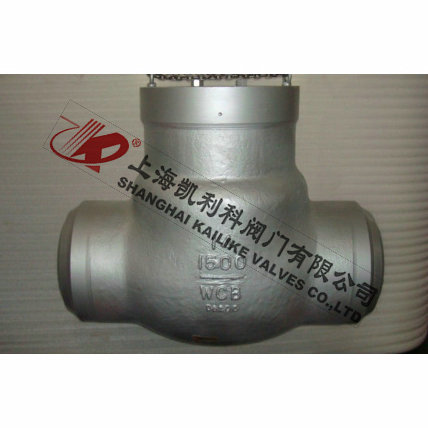

H64Y、H64H電站旋啟式止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。

執行標準

1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595  API598　GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25標準規定或按用戶配管尺寸要求。

性能規范

公稱壓力PN（MPa）	試驗壓力Ps（MPa）		工作壓力			工作溫度（度）	適用介質
	強度	密封（液）	P54	P55	P57
10.0	15.0	11.0				≤425	水、蒸氣、油品
16.0	24.0	17.6
20.0	30.0	22.0
25.0	37.5	27.5
32.0	48.0	36.0
P5410	30.0	22.0	10			≤540	蒸汽
P5414	37.5	27.5	14
P5417	48.0	36.0	17
P5510	37.5	27.5		10		≤550
P5514	48.0	36.0		14
P5517	53.0	39.0		17
P5710	48.0	36.0			10	≤570
P5714	55.0	40.0			14
P5717	60.0	44.0			17

主要零件材料

零件材料	材料牌號
閥體	WCB	WC1	WC6	WC9
閥座	25	15CrMoA	12Cr1MoVA
閥瓣	WCB	WC1	WC6	WC9
搖桿	WCB	WC1	WC6	WC9
閥蓋	25	15CrMoA	12Cr1MoVA
密封環	1Cr17Ni2		20CrMo1VA
密封環	S軟鋼（增強柔性石墨）		S軟鋼	F軟鋼

外形結構圖



主要外形尺寸美標1500Lb 、國標25.0MPa

公稱通徑PNS（in.）	主要外形尺寸和連接尺寸
	d	L	H
2 1/2	56	254	282
3	64	325	300
4	84	406	350
5	100	483	425
6	126	559	400
8	158	711	490
10	200	864	540
12	250	991	650
14	280	1067	710

主要外形尺寸美標2000Lb 、國標32.0MPa

公稱通徑PNS（in.）	主要外形尺寸和連接尺寸
	d	L	H
2 1/2	50	330	240
3	60	368	305
4	80	457	315
5	96	533	409
6	118	610	465
8	147	762	528
10	180	914	613
12	222	1041	680
14	254	1118	745

主要外形尺寸美標2500Lb 、國標42.0MPa

公稱通徑PNS（in.）	主要外形尺寸和連接尺寸
	d	L	H
3	54	368	297
4	70	457	385
5	86	533	410
6	104	610	455
8	130	762	557
10	162	914	615
12	210	1041	715
14	234	1118	790
16	264	1245	815
18	304	1397	815



聲明：【H64Y,H64H電站旋啟式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H64Y,H64H電站旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
