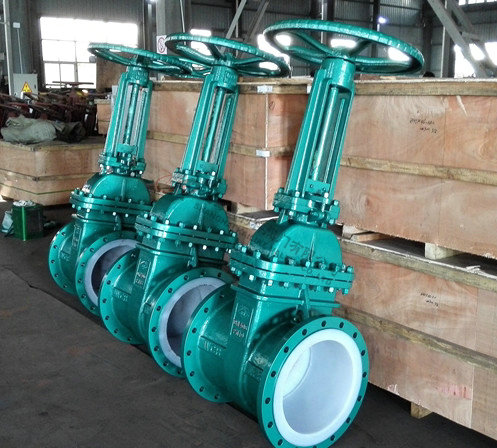

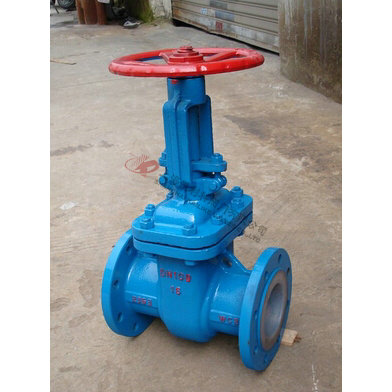

產品名稱：	防腐蝕襯氟閘閥	產品型號：	Z41F46
公稱通徑：	DN15～DN300	結構形式：	閘板式
公稱壓力：	1.0Mpa～2.5Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪、電動、氣動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	硫酸、鹽酸、王水、氫氟酸、強腐蝕液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Z41F46防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

產品特點

1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

技術規范

設計標準	GB12234
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動

主要零件材料

零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
	Z	C	P	R	PL	RL
閥體端蓋閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
閥桿	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
襯里閥座	PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4）
填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
活節螺栓	35		1Cr17Ni2		1Cr17Ni2
閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
螺母			0Cr18Ni9		0Cr18Ni9
手輪	WCB		WCB		WCB

外形結構圖

主要外形尺寸PN1.0MPa

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN1.0MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	18	4-18
65	21/2	265	185	145	120	3	18	4-18
80	3	280	200	160	135	3	20	8-18
100	4	300	220	180	155	3	20	8-18
125	5	325	250	210	185	4	22	8-18
150	6	350	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	8-22
250	10	450	395	350	320	4	26	12-22

主要外形尺寸PN1.6MPa

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN1.6MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	18	4-18
65	21/2	265	185	145	120	3	18	4-18
80	3	280	200	160	135	3	20	8-18
100	4	300	220	180	155	3	20	8-18
125	5	325	250	210	185	4	22	8-18
150	6	350	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	12-22
250	10	450	405	355	320	4	26	12-26

主要外形尺寸PN2.5MPa

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN2.5MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	20	4-18
65	21/2	265	185	145	120	3	22	8-18
80	3	280	200	160	135	3	24	8-18
100	4	300	235	190	155	3	24	8-22
125	5	325	270	220	185	4	26	8-26
150	6	350	300	250	210	4	28	8-26
200	8	400	360	310	275	4	30	12-26
250	10	450	425	370	330	4	32	12-30

 主體零件示意圖

聲明：【Z41F46防腐蝕襯氟閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41F46防腐蝕襯氟閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
