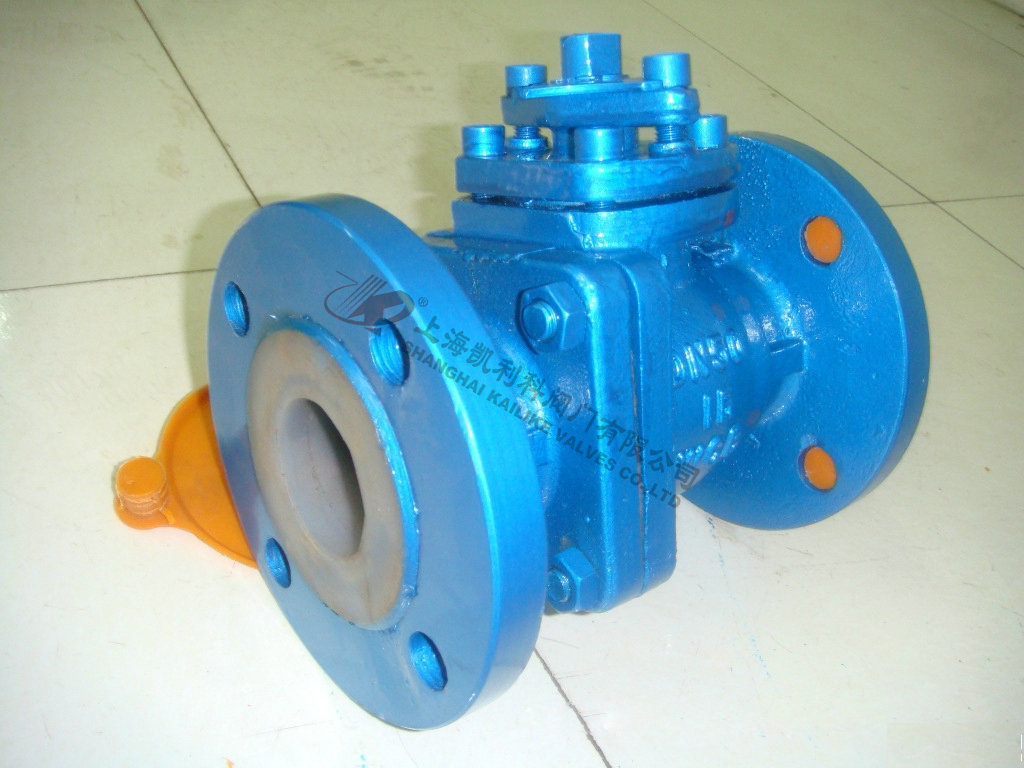

產品名稱：	襯四氟球閥	產品型號：	Q41F46
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭、內螺紋
適用溫度：	≤450ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、導熱油、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q41F46襯四氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

基本型號

手動	Q41F3	蝸輪	Q341F3
	Q41F46		Q341F46

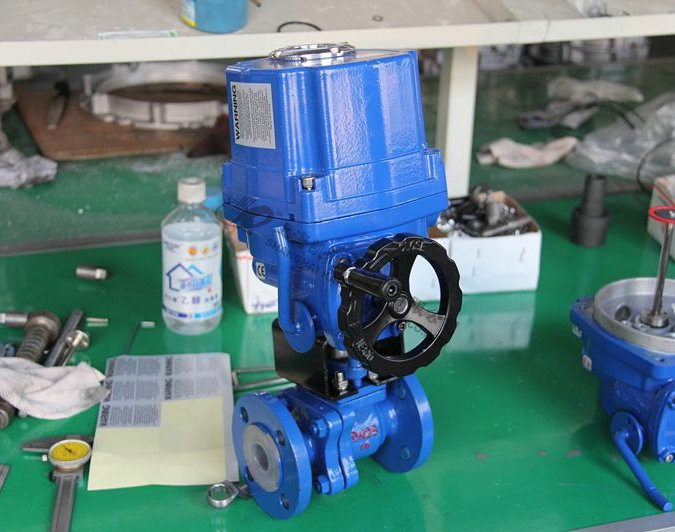

氣動	Q641F3	電動	Q941F3
	Q641F46		Q941F46

技術規范

設計標準	GB12237
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	JB/T9092-99
驅動方式	手動、電動、氣動、蝸輪

主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	R3	R3
1	閥體／閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體/閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里／閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

外形結構圖



1.0MPa主要外形和連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	140	105	75	55	2	16	4-φ14
25	1	150	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	180	145	110	85	3	18	4-φ18
50	2	200	160	125	100	3	20	4-φ18
65	5/2	220	180	145	120	3	20	4-φ18
80	3	250	195	160	135	3	22	4-φ18
100	4	280	215	180	155	3	22	8-φ18
125	5	320	245	210	185	3	24	8-φ18
150	6	360	280	240	210	3	24	8-φ23
200	8	457	335	295	265	3	26	8-φ23
250	10	533	390	350	320	3	28	12-φ23

1.6MPa主要外形和連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23



聲明：【Q41F46襯四氟球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F46襯四氟球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
